ウニモグの作り方

製作に必要なもの

• カッターナイフ及びカッター板
• 糊（スティックタイプのものが最適）
• 塗料（マジック等、芯は細身から中太のもの）・・・青　黒　赤　オレンジ
• ヤスリ
• 輪ゴム・洗濯はさみ（部品の糊付けの際の固定用として使用します）
• 工作用厚紙・・5～6枚（本作では、市販の厚さ約0.7mmのものを使用）
• シール用紙・・5～6枚（工作用厚紙に貼る際に便利です）

事前準備と注意

• 本作をダウンロードし、工作用厚紙に貼り付けて下さい。ダウンロードする際、シール用紙等を使用し印刷すると、工作用厚紙に貼り付ける際に便利です。
• 部品の切り取りにはカッターナイフ等を使用しますので、刃物の扱いには十分注意して下さい。小さなお子様には必ず大人の方が付き添って製作して下さい。

1.シャーシの組み立て1.

1. 部品A-1-1から部品A-14を切り抜きます。
2. 下記の組み合わせで、部品を重ね貼りして下さい。
3. 部品A-13の黄色い部分にA-14を重ね貼りして下さい。

• 部品A-1-1とA-2-1
• 部品A-1-2とA-2-2
• 部品A-5-1とA-6-1
• 部品A-5-2とA-6-2
• 部品A-8-1とA-8-2
• 部品A-9-1とA-9-2
• 部品A-12-1とA-12-2

それぞれ重ね貼りしたら、下の写真の配置で並べて下さい。

2.シャーシの組み立て2.

1. 重ね貼りしたシャーシ部品を下の写真を参考に組み合わせます。
   使用する紙の厚さで、部品同士が上手く組み合わない場合は、それぞれの部品の噛み合わせを調整して下さい。
   噛み合わせを調整した後に、それぞれの部品の切断面を黒く塗って下さい。
   （切断面が目立たなくなり、美しく仕上がります。下の写真は噛み合わせを判りやすくするため、黒塗り加工していません）
2. 部品同士の噛み合わせを調整及び切断面加工を行ったのち、それぞれの部品に糊付けしながら組み合わせます。
3. 組み立てたシャーシの上面に、部品A-7とA-10を貼り付け下さい。
4. 組み立てたシャーシの下面に、部品A-3、A-13、A-4、A-11を貼り付けて下さい。

シャーシ本体の完成です。

↑車両前方

3.タイヤの組み立て

1. 部品B-1から部品B-4（各12枚×4組）及び部品D-1（4枚）、部品D-2（4枚）を、全て切り取ります。
2. 下の写真は、タイヤ1本あたりの部品です。
3. 下の写真を参考に、全ての部品を重ね貼りして下さい。
   部品D-1はタイヤ外側、部品D-2はタイヤ内側の部品です。
4. タイヤは、合計4本組み立てて下さい。組み立て後、各部品の切断面を黒く塗って下さい。

4.タイヤハウスの組み立て

1. 部品C-1から部品C-6を切り取ります。
2. 部品C-1から部品C-3、部品C-5（2枚）をそれぞれ重ね貼りします。
3. 部品C-4を裏返し、下の写真を参考に線を引き、谷折り出来る程度にカッターナイフで軽く切り込みを入れて、谷折りして下さい。谷折りした部分が「のりしろ」になります。
4. 部品C-6の白線（4本）に、谷折り出来る程度にカッターナイフで軽く切り込みを入れて下さい。（部品C-18、部品C-24は5本）
5. 部品C-4の黄色の部分に、部品C-5（2枚）を重ね貼りして下さい。
6. 部品C-4の谷折りした部分に、部品C-6を貼り付けます。糊が乾くまで、洗濯はさみ等で固定して下さい。糊が乾いたら、切断面を黒く塗って下さい。
7. 部品C-7から部品C-12が左前輪のタイヤハウスです。
   部品C-13からC-18が右後輪、部品C-19からC-24が左後輪のタイヤハウスとなります。同様に組み立てて下さい。（後輪部品は基本同一ですが、部品C-18と部品C-24の貼り合わせが、それぞれ逆になるので十分注意して下さい。）
8. 後輪用部品C-16、C-22は、裏側を黒く塗りつぶして下さい。（下の写真は説明のため、一部しか塗りつぶし加工をしていません）
9. 完成したタイヤハウスに、手順3で組み立てたタイヤを貼り付けます。部品D-2の黄色部分（のりしろ）は、上寄りに設定してあります。下の写真を参考に、この部分を上側にしてタイヤハウスに貼り付けて下さい。
10. 最後に、完成したタイヤハウスをシャーシに貼り付けて下さい。

5.ウインチの組み立て

1. 部品C-25から部品C-32を切り取ります。
2. 部品C-26にC-28を重ね貼りし、切断面を黒く塗って下さい。
3. 部品C-30（2枚）、部品C-32（2枚）を、それぞれ重ね貼りし、切断面を青く塗って下さい。
4. 部品C-31（4枚）を重ね貼りし、切断面を黒く塗って下さい。
5. 部品C-29の白い□は、他の部品を差し込むので、あらかじめ切り抜いて下さい。
   部品の切断面を青く塗り、黄色い部分に4で重ね貼りした部品C-31を貼り付けて下さい。
6. 部品C-25、部品C-27の切断面を黒い塗って下さい。
7. 先に組み立てた、シャーシ本体の先頭（三角形の部分）に、部品C-25（左前輪側）部品C-27（右前輪側）を貼り付けます。貼り付ける位置は、それぞれ外側（タイヤ側）です。下の写真を参考にして下さい。
8. 下の写真を参考に、2から5で組み立てた部品を貼り付けます。
   さらに、部品C-29の切り抜いた穴に、糊付けした部品C-30とC-32を挿し込んで下さい。

6.燃料タンク、バッテリーBOX、下部ステップの組み立て

1. 部品C-37から部品C-39、部品C-40を、それぞれ切り取ります。部品C-39の細長い白色の□部分には、次の手順で他の部品を差し込みます。あらかじめ切り抜いて下さい。部品は谷折りです。軽くカッターナイフで切り込みをいれて下さい。
   切り取った各部品の切断面を、黒く塗って下さい。
2. 部品C-39を組み立て、部品C-37（2枚）を重ね貼りします。
3. 最初に切り抜いた部品C-39の細長い穴に、重ね貼りした部品C-37を糊付けして挿し、その上に部品C-38を重ね貼りします。下の写真を参考にして下さい。
4. 部品C-40を組み立てて下さい。（組み立ては燃料タンクと同様です）
5. 完成した燃料タンクとバッテリーBOXを、下の写真を参考に、シャーシの黄色の部分に貼り付けて下さい。車体右側が燃料タンク、左側がバッテリーBOXです。
6. 部品A-15から部品A-18を切り取ります。切り取った部品は切断面を黒く塗って下さい。部品A-16とA-18は、裏側も黒く塗って下さい。
7. 部品A-17を裏返し、部品A-15を重ね貼りして下さい。
8. 部品A-15の黄色の部分に、部品A-16とA-18を、それぞれ重ね貼りして下さい。（部品A-16とA-18は同一です。どちらの側でも構いません）
9. 完成した下部ステップを、下の写真を参考に、シャーシ下面の黄色の部分に貼り付けて下さい。

燃料タンクの組み立て　先にC-37を貼り、その上にC-38を重ね貼り

7.前照灯の組み立て

1. 部品C-33から部品C-36を切り取ります。各部品切断面を黒く塗って下さい。
   部品C-33とC-34（3枚）が右前照灯、部品C-35とC-36（3枚）が左前照灯です。
   下の写真を参考にして下さい。
2. 部品C-34とC-36を、それぞれ1.～2.～3.の順で重ね貼りし、シャーシに貼り付けて下さい。
3. 最後に、部品C-33を右前照灯の上部に、部品C-34を左前照灯の上部に貼り付けて下さい。

↓部品C-33↓C-35

8.後部バンパーの組み立て

1. 部品C-41から部品C-47を切り取ります。
2. 部品C-41と部品C-43の白色の□部分は切り抜いて下さい
3. 切り抜いた部品の切断面を、黒く塗って下さい。
4. 部品C-41を裏返し、部品C-43、C-45を重ね貼りして下さい。
5. 部品C-42を裏返し、部品C-44、C-46を重ね貼りして下さい。
6. 下の写真を参考に、4で組み立てた部品に5で組み立てた部品を貼り付けて下さい。表面に部品C-47を貼り付けて下さい。

↓部品C-47

9.後部ランプ類の組み立て

1. 部品C-48からC-54を切り取ります。
2. 部品C-48（ナンバープレート）以外の部品の切断面を、黒く塗って下さい。
3. ウインカーは、オレンジ色の部分が車両外側です。貼り合わせの際に注意して下さい。
4. 下の写真を参考に、各部品を貼り合わせて下さい。
5. 下の写真を参考に、手順8で組み立てたバンパーに後部ランプを貼り合わせて下さい。
6. 完成した後部バンパーを、シャーシ本体に貼り付けます。

これで、シャーシは全て完成です。

10.キャビンの組み立て1.

1. 部品D-6を切り取ります。部品の組み立ては基本的に谷折りです。谷折りする部分に定規等をあてて、カッターで軽く切り込みを入れて下さい。
2. 部品D-6を裏返し、角から2.8Cmの位置に線を引き、カッターで軽く切り込みを入れて下さい。この部分だけは山折りとなります。
   他の線は谷折りです。部品D-6を表面に戻し、谷折り部分の線にカッターで軽く切り込みを入れて下さい。
3. 下の写真を参考に、谷折り・山折りに注意してキャビンを組み立てて下さい。
   糊が乾くまで、輪ゴム等で固定して下さい。尚、下の写真は補強のため、角部分に紙を貼り付けてあります。

11.キャビン外装の組み立て2.（外装左右の組み立て）

1. 部品D-7からD-10（外装左側）及び部品D-11からD-14（外装右側）を切り取ります。
2. 部品D-9とD-11の切断面を、黒い部分は黒で、青い部分は青色で塗って下さい。
   それ以外の部品は、全て切断面を黒く塗って下さい。
3. 次ページの写真を参考に、部品D-9とD-11の、前部ドアの上下にある白い小さな□の部分を切り抜いて下さい。後から他の部品を差し込むための穴です。
4. 部品D-9の黄色い部分に部品D-11を貼り付けて下さい。
5. 部品D-13（2枚）と部品D-14を重ね貼りして下さい。（煙突の完成）
6. 部品D-9を裏返し、次ページの写真を参考に、部品D-7と部品D-8を貼り付け、黒色で塗って下さい。部品D-7の残り2枚の部品は、後ほど使用します。
7. 部品D-11を裏返し、下の写真を参考に、部品D-12を貼り付け、黒色で塗って下さい。部品D-12の残りの部品は、後ほど使用します。

12.キャビンの組み立て3.（フロントウィンドウと後部の組み立て）

1. 部品E-6及び、部品E-8からE-10を切り取ります。
2. 部品E-6はフロントウィンドウです。より立体的に仕上げたい方は、部品E-7（ワイパー）を切り取って使用して下さい。
3. 部品E-8の黄色い部分に、下の写真を参考に、部品E-9と部品E-10を貼り付けて下さい。

13.キャビンの組み立て4.（屋根と赤色灯、ドアミラーの組み立て）

1. 部品E-1からE-3を切り取ります。
2. 下の写真を参考に、部品E-2の黄色い部品（2枚）を重ね貼りし、その上に谷折りで組み立てた赤色灯を貼り付けます。赤色灯部分を赤色で塗ると美しく仕上がります
3. 部品E-3を、黄色い部品を下して重ね貼りします。
4. 部品E-1の黄色の部分に、2、3で組み立てた、赤色灯・天蓋ハッチを貼り付けます。
5. 部品D-3から部品D-5を切り取り、切断面を黒く塗ります。
6. 下の写真を参考に、部品を重ね貼りして下さい。
7. 完成したミラーを、外装にはめ込み、穴の大きさを調節しておいて下さい。

今は貼り付けません。挿し込みの確認のみです！

14.キャビンの組み立て5.（外装部品の貼り付け）

1. 部品E-4と部品E-5を切り取ります。
   部品E-4はフロントグリル、部品E-5はボンネットです。
2. キャビン本体に対し、下の写真を参考に、次の順で外装部品を貼り付けて下さい。
   1.屋根→2.後部外装→3.ボンネット→4.フロントウィンドウ→5.フロントグリル→6.左右外装→7.煙突
   ボンネットは、青いラインが入っている方が前方です。注意して下さい。
3. 外装部品貼り付けの際は、糊が乾くまで輪ゴムで固定しておいて下さい。

15.車体の組み立て6.（ステップの貼り付け）

1. 部品D-7の残り2枚を重ね貼りし、切断面及び裏面を黒く塗ります。
   さらに、表面を次項の写真を参考に、黄色の部分の左右を少し残して黒く塗って下さい。（のりしろになります。）
2. 部品D-8及び部品D-12の切断面及び裏面を、黒く塗って下さい。
3. 次項の写真を参考に、キャビン本体を裏返し、部品D-7と部品D-8をキャビン左側、部品D-12をキャビン右側に、それぞれ直角に貼り付けます。

←部品D-7
←部品D-12
←部品D-8

16.荷台の組み立て

1. 部品E-13からE-18を切り取ります。部品E-15は下の写真を参考に、白色部分を切り抜いて下さい。
2. 部品E-16は全て谷折りです。車体同様に、谷折り線部分に軽くカッターナイフで切り込みを入れて下さい。
3. 部品E-13、E-14、E-15、E-17、E-18の切断面を、青く塗って下さい。
4. 部品E-16を組み立てます。糊が乾くまで、輪ゴム等で固定して下さい。
   糊がかわいたら、下の写真の配置で他の部品を並べて下さい。
5. 部品E-11、E-12を切り取り、それぞれ重ね貼りします。
   部品E-11とE-12は同一です。
6. 下の写真を参考に、荷台の上面に部品E-13、側面に部品E-14、E-15、E-17、E-18を貼り付けます。白い線（荷台の骨組みを表現）の向きに注意して下さい。糊が乾くまで、輪ゴムで固定して下さい。
7. 荷台下面の黄色い線に沿って、5で重ね貼りした部品E-11、E-12を貼り付けて下さい。

17.シャーシへのキャビン・荷台の貼り付け

1. キャビンのフロントグリル、白色の部分にナンバープレートを貼り付けます。
2. シャーシに完成したキャビンと荷台を貼り付けます。貼り付け方は、次ページの写真を参考にして下さい。
   シャーシからキャビンが浮いてしまう場合は、先に部品E-19をシャーシに貼り付け、その上にキャビンを貼り付けて下さい。
3. ドアミラーを、左右外装部品に空けておいた穴に糊付けして挿して下さい。
   ドアミラーの取り付けは、下の写真を参考にして下さい。

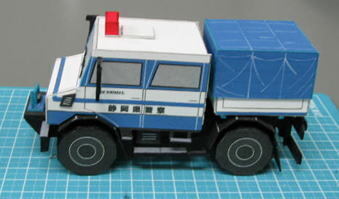

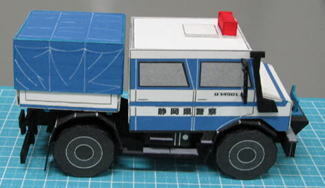

車両の完成・・・

お疲れ様でした・・・
